1. JUDUL
MENYETING IP ROUTE PADA CISCO PACKET TRACKER
2. PENDAHULUAN
a. Pengertian
Packet tracker adalah simulator alat-alat jaringan cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer.
b. Latar belakang dan bahasan permasalahan
� Router adalah merupakan sebuah perangkat jaringan yang bekerja pada OSI Layer 3, Network Layer atau perangkat komputer yang tugasnya menyampaikan paket data melewati jaringan internet hingga sampai ketujuannya. Router berfungsi utama sebagai alat penghubung antar dua atau lebih jaringan komputer untuk meneruskan data dari satu jaringan ke jaringan lain.
� Switch adalah perangkat jaringan komputer yang bekerja di OSI Layer 2, Data Link Layer. Switch kerjanya sebagai penyambung atau concentrator dalam Jaringan komputer.
� Kabel straight trought ini biasanya digunakan untuk menghubungkan:
1. PC dengan Switch
2. PC dengan HUB
3. Switch dengan Router
� Kabel Cross Over digunakan untuk menghubungkan:
a. PC dengan PC
b. Switch Dengan Switch
c. Hub dengan Hub
d. Router dengan Router
c. Maksud dan tujuan
Untuk me-share ilmu yang di dapat di BLC Telkom Klaten
d. Hasil yang diinginkan
Dapat membantu siswa yang belum bisa menggunakan cisco dengan metode ip route dengan 2 router.
3. Alat dan bahan
a. Komputer/laptop
b. Aplikasi Cicso Packet Tracket
4. Proses tahapan pekerjaan
1. buka aplikasi Cisco
2. Pertama, buka CLI router 1 dan ketik no dan isilah ip address pada router 1 dengan menggunakan CLI sesuai interface nya, contoh interface fa 0/0 = 192.168.10.120/28, interface fa 0/1 = 10.10.100.123/28
contoh : pertanyaan awal ketik no,
Router> enable "mengaktifkan router"
Router>enable > �mengaktifkan router
Router#configure terminal > �configurasi router�
Router(config)#interface fa 0/0 > �mengaktifkan ethernet 0/0�
Router(config-if)#ip address 192.168.10.120 255.255.255.240 > �memberikan ip address dan subnet mask
Router(config-if)#no shutdown > �router tidak boleh mati�
Router(config-if)#exit > �keluar dari Ethernet 0/0�
Router(config)#interface fa 0/1 > �mengaktifkan Ethernet 0/1�
Router(config-if)#ip address 10.10.100.123 255.255.255.240 > �memberikan ip address dan subnet mask�
Router(config-if)#no shutdown > �router tidak boleh mati�
Router(config-if)#exit > �keluar dari Ethernet 0/1�
3. Kedua, isilah ip addres pada route 2 dengan menggunakan CLI sesuai interface nya,contoh interface fa 0/0 = 172.100.20.123/27, interface fa 0/1 = 10.10.100.124/28

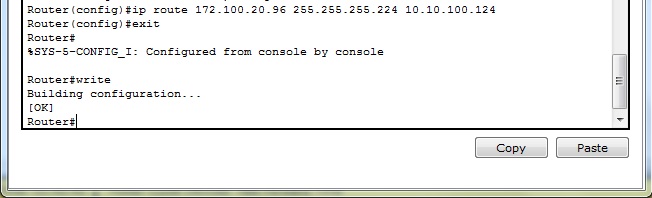

4. Ketiga, isilah ip route (mengisinya pada router 1)
5. Isilah setiap PC dengan IP pada Dekstop-ip configure(sesuai jalur interfacenya)
PC 1
PC 2
PC 3
6. Lalu ping pc1 ke pc2
5. Hasil yang didapatkan
Mendapatkan pengalaman baru tentang Cicso
6. Temuan permasalahan
Salah menghitung gateway
7. Kesimpulan yang didapatkan
Selalu berusaha semaksimal mungkin dan jangan putus asa
